Tout savoir sur Châssis d'enroulage déroulage embarqué à énergie thermique.

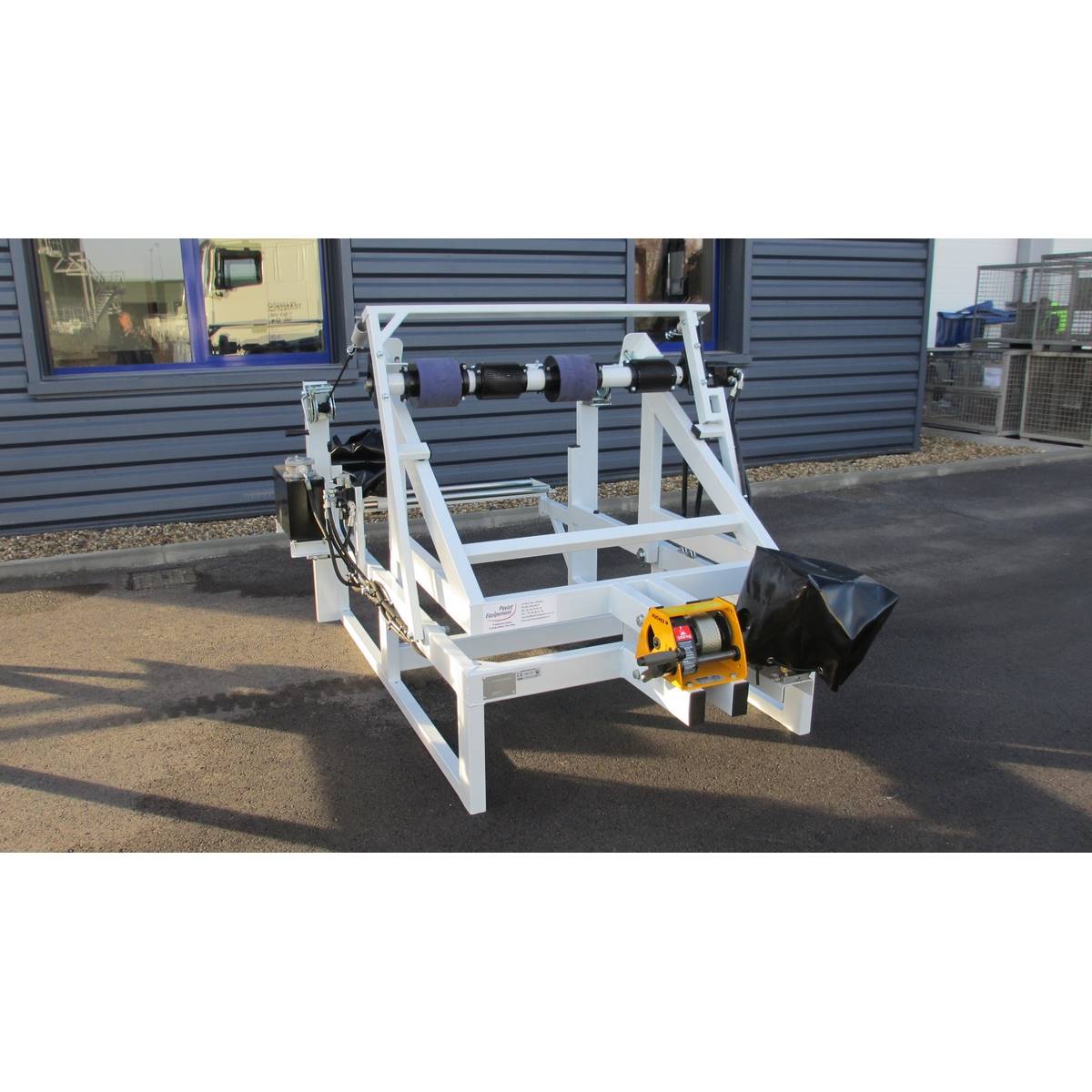

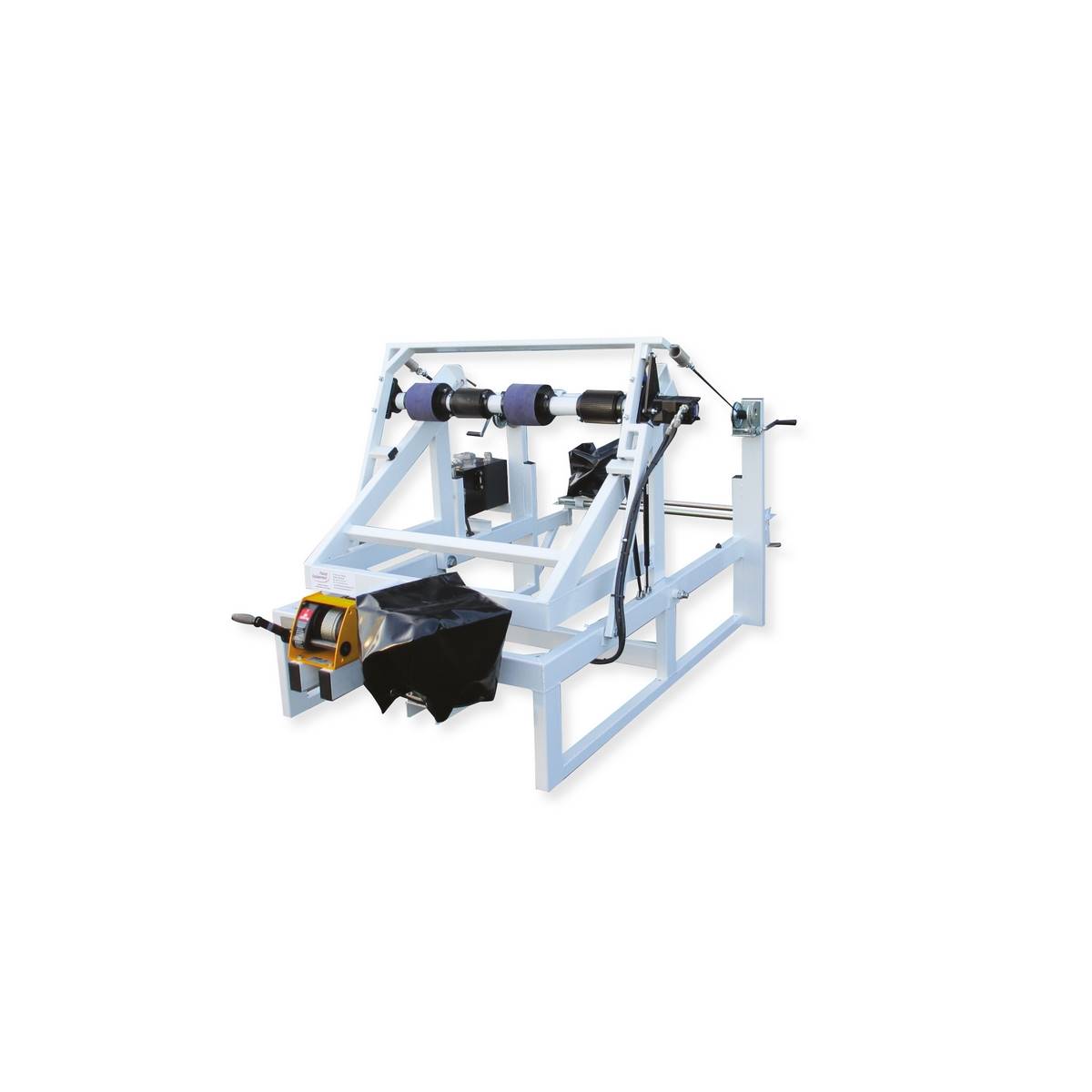

Le châssis enroulage déroulage thermique est l'outil idéal pour enrouler/dérouler des tourets de câble sur vos chantier de
déroulage, mais aussi sur parc.
Associé à un
touret démontable, il peut aussi être utlisé pour confectionner des couronnes de câble, ou réenrouler les chutes de câble lors de vos chantiers de dépose.
Le cadre est en acier tubulaire, peint à vos couleurs (RAL à préciser à la commande), avec un châssis basculant.
Le relevage du châssis se fait par un treuil manuel, conforme à la norme NF E 52-095.
4 anneaux de levage ont été soudés aux châssis, pour faciliter le déplacement sur le chantier par une grue ou tout autre engin de levage adapté.
Il est équipé d'un axe de déroulage Ø 76 mm avec flasques de serrage.
Le système d'enroulage/déroulage est entrainé par un moteur thermique 216 cm3, 3.5 kW à 3600 tr/min, associé à une pompe hydraulique 3 cm3 pour la gestion de la vitesse de déroulage.
Les caractéristiques varient selon la Charge Utile nécessaire. (Voir le détail ci-dessous)
Charge utile 500 kg :- Capacité : tourets diamètre 750 à 1400 mm maxi.
- Largeur utile : 0.835 m
- Longueur hors tout maxi : 2.150 m
- Largeur hors tout : 1.500 m
- Poids de l'ensemble : 270 kg.
Charge utile 1000 kg :
- Capacité : tourets diamètre 750 à 1650 mm maxi.
- Largeur utile : 0.940 m
- Longueur hors tout maxi : 2.600 m
- Largeur hors tout : 1.800 m
- Poids de l'ensemble : 300 kg.
Charge utile 1500 kg :
- Capacité : tourets diamètre 1400 à 2600 mm maxi.
- Largeur utile : 1.380 m
- Longueur hors tout maxi : 3.000 m
- Largeur hors tout : 2.200 m
- Poids de l'ensemble : 580 kg.
Charge utile 2000 kg :
- Capacité : tourets diamètre 1400 à 2600 mm maxi.
- Largeur utile : 1.380 m
- Longueur hors tout maxi : 3.000 m
- Largeur hors tout : 2.300 m
- Poids de l'ensemble : 650 kg.
Charge utile 2500 kg :
- Capacité : tourets diamètre 1650 à 3100 mm maxi.
- Largeur utile : 1.750 m
- Longueur hors tout maxi : 3.600 m
- Largeur hors tout : 2.450 m
Charge utile 5000 kg :
- Capacité : tourets diamètre 2200 à 3100 mm maxi.
- Largeur utile : 1.740 m
- Longueur hors tout maxi : 4.000 m
- Largeur hors tout : 2.450 m
- Poids de l'ensemble : 1300 kg.
Toutes les références D09CA0050000 - D09CA0100000 - D09CA0150000 - D09CA0200000 - D09CA0250000 - D09CA0500000
